BPR Technique de pose Drainstep RH3 & Stepbloc F
Composée d’un goujon de fixation, d’une rondelle T03 et d’une vis à tête fraisée avec écrou long serti.
Caillebotis en tôle profilée
Drainstep RH 3
Le caillebotis en tôle profilée DRAINSTEP RH 3 de MEISER est un modèle développé en 2013. Ses caractéristiques le rendent unique dans la gamme des profilés en tôle MEISER. Plus de 70 % de section ouverte assurent un effet de drainage maximal.
Votre interlocuteur GratingsDRAINSTEP RH 3 a été développé conformément à la norme EN ISO 14122-2 et assure également une protection accrue contre la chute d’objets (bille ≥ 20 mm). Les entretoises fortement inclinées garantissent une excellente rigidité transversale à ce caillebotis en tôle profilée.

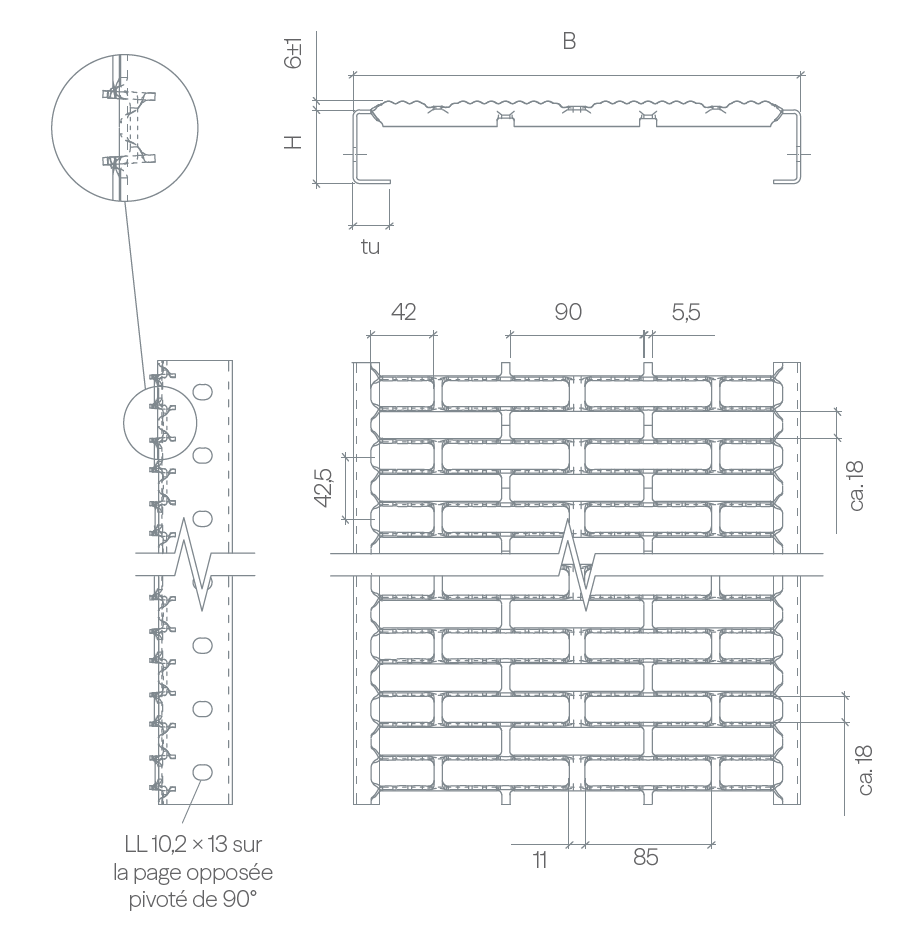

Dimensions
Dimensions ou matériaux spéciaux disponibles sur demande. Dimensions disponibles en stock.
Toutes les données sont exprimées en mm.
| Matériau | Épaisseur de la tôle | Évaluation RH |
|---|---|---|
| Acier brut / galvanisé à chaud [DD11] | 2,0 / 2,5 | R11 |
| Acier zingué sendzimir [DX51] | 2,0 / 2,5 | R11 |
| Largeurs standard | 200 / 300 / 312 / 324 / 333 | |
| Hauteurs standard | 40 - 150 mm, autres hauteurs sur demande | |
| Longueurs | jusqu'à 4 m | |
| Diviseur de longueur | 42,5 mm |
Accessoires adaptés
Fixations pour Drainstep RH 3
BPR Attache universelle
Attache moulée pour montage par le dessous, disponible en différentes versions.
BPR Rondelle T03
Partie supérieure moulée pour toutes les formes Stepbloc et Drainstep avec trou fraisé pour vis à tête fraisée (DIN 7991).
