Tolplan N — Gratings - Blechprofilroste - Tolplan N

Blechprofilroste

Tolplan N

Tolplan N kann in Bereichen eingesetzt werden, wo eine Rutschhemmung der Bewertungsgruppe R9 ausreichend ist.

Ihre Ansprechpartner

Durch die großen, nach unten ausgeprägten Lochungen sind eine gute Drainagewirkung und eine gute Luftzirkulation möglich.

Einsatzgebiete findet der Tolplan N im Fassadenbau sowie im Regalbau.

Hier finden Sie den richtigen Ansprechpartner für Gratings

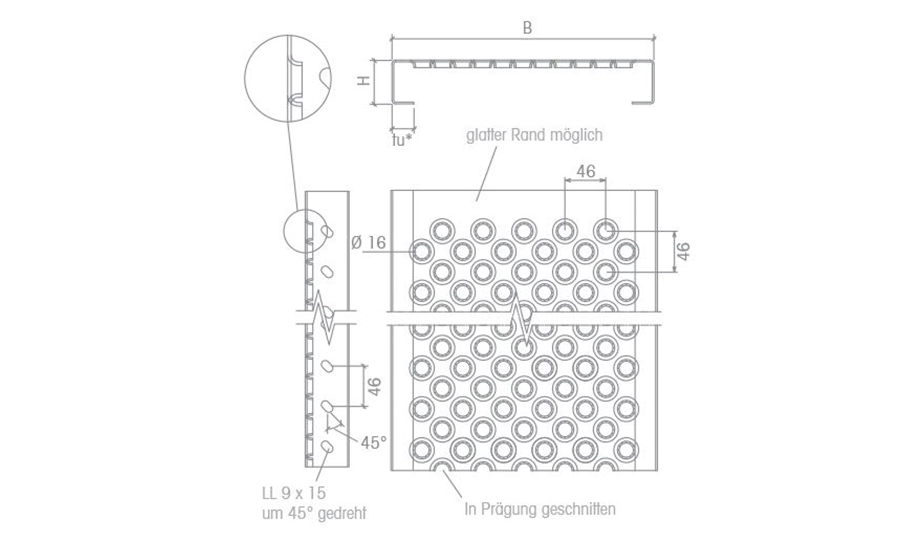

Abmessungen

Sondergrößen bzw. Sondermaterial auf Anfrage. Bevorratete Abmessungen laut Lagerprogramm.

Alle Angaben in mm.

* Produziert in Frankreich.

Material	Blechdicke	Bewertung
Stahl roh / feuerverzinkt [DD11]	2,0 / 2,5 / 3,0	R9
Stahl sendzimirverzinkt [DX51]	2,0 / 2,5 / 3,0	R9
Aluminium [AIMg3]	2,5 / 3,0	R9
Edelstahl [AISI 304L]	2,0	R9

Vorzugsbreiten	180 / 240 / 300 / 330 / 360 variabel
Vorzugshöhen	50 / 75 / 100 / andere Höhen auf Anfrage
Längen	max. 6.030 mm
Längenteiler	46

Passendes Zubehör

Befestigungen für Tolplan N

MEISER: BPR Schraubverbindung — MEISER - BPR Schraubverbindung

BPR Schraubverbindung

Sechskantschraube M8 x 20 mit Scheiben und selbstsichernder Mutter.

MEISER: BPR Universalklemme — MEISER - BPR Universalklemme

BPR Universalklemme

Gussklemme für Montage von unten, in verschiedenen Ausführungen erhältlich.

MEISER: BPR Metallgussscheibe mit Senkloch — MEISER - BPR Metallgussscheibe mit Senkloch

BPR Metallgussscheibe mit Senkloch

Befestigungsoberteil für Formstep N und Formstep 06, alle Stepclair und Airstep Formen.

MEISER: BPR Kunststofftülle mit Senkloch — MEISER - BPR Kunststofftülle mit Senkloch

BPR Kunststofftülle mit Senkloch

Befestigungsoberteil für alle Stepclair- und Airstep-Formen.

MEISER: BPR Schnellbefestigung — MEISER - BPR Schnellbefestigung

BPR Schnellbefestigung

Klemmverbindung mit Senkkopfschraube M8.

MEISER: BPR Flansch — MEISER - BPR Flansch

BPR Flansch

Klemmverbindung mit Käfigmutter und Senkkopfschraube M8.

MEISER: BPR Hakenbefestigung — MEISER - BPR Hakenbefestigung

BPR Hakenbefestigung

Mit Senkkopfschraube; Haken mit Hülse verpresst.
