Caillebotis

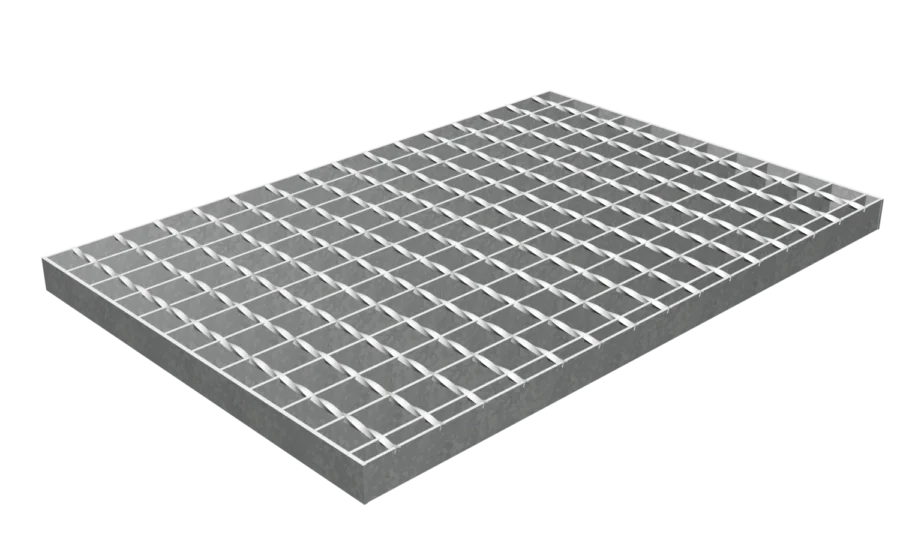

Caillebotis électroforgés
Les caillebotis électroforgés MEISER sont principalement utilisés dans les secteurs du pétrole et du gaz, des mines ainsi que des centrales électriques. Ils se distinguent partout où des efforts de poussée importants sont exercés et où les revêtements de plateformes doivent être remplacés fréquemment.
Votre interlocuteur GratingsLes entreprises spécialisées dans la découpe apprécient également les caillebotis électroforgés qui, grâce à leur grande stabilité, se prêtent parfaitement à des opérations d’usinage ultérieures. Les caillebotis électroforgés MEISER sont généralement bordés d’un fer plat.
Le soudage continu à chaque point d’intersection garantit une structure résistante et indéformable. Différents maillages, hauteurs de barres porteuses et variantes sont disponibles selon les applications. Pour les environnements exigeants, les caillebotis électroforgés peuvent également être fournis avec une protection antidérapante adaptée. Sur demande, nous tenons compte des exigences spécifiques en matière de résistance au glissement et de protection de surface afin de fournir un revêtement parfaitement adapté à son environnement d’utilisation.
Maillages courants
| Entraxe barre porteuse | Entraxe barre de remplissage | ||||||
|---|---|---|---|---|---|---|---|
| 15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 25,00 | - | - | - | - | - | 76,2 | 101,6 |
| 30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 60,30 | - | 24,00 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 68,60 | - | 24,00 | - | 38,1 | 50,8 | 76,2 | 101,6 |
Profils standard des barres porteuses
| Barre porteuse 2 mm | Barre porteuse 3 mm | Barre porteuse 4 mm | Barre porteuse 5 mm |
|---|---|---|---|
| 20/2 | 20/3 | 20/4 | 20/5 |
| 25/2 | 25/3 | 25/4 | 25/5 |
| 30/2 | 30/3 | 30/4 | 30/5 |
| 35/2 | 35/3 | 35/4 | 35/5 |
| 40/2 | 40/3 | 40/4 | 40/5 |
| 45/2 | 45/3 | 45/4 | 45/5 |
| 50/2 | 50/3 | 50/4 | 50/5 |
| - | 60/3 | 60/4 | 60/5 |
| - | 70/3 | 70/4 | 70/5 |
| - | 80/3 | 80/4 | 80/5 |
Accessoires adaptés
Fixations pour Caillebotis électroforgés
Attache B
Composée d’une bride supérieure, d’une bride inférieure de serrage, d’une vis hexagonale M8 × 60 et d’un écrou carré M9.
Attache B10
Composée d’une bride supérieure, d’une vis à six pans creux, d’une bride inférieure et d’un écrou.
Attache S
Composée d’une vis à tête plate, d’une bride inférieure de serrage et d’un écrou carré.
Grille Fixation par boulons de positionnement
Composé d'un boulon et d'une rondelle.
Raccord de jonction pour caillebotis
Composé d’une partie supérieure, d’une partie inférieure filetée et d’une vis à six pans creux.
Attache de sécurité D
Composée d’une bride supérieure de sécurité, d’une bride inférieure de serrage, d’une vis hexagonale et d’un écrou carré.
Double attache B
Composée de deux brides supérieures, d’une bride inférieure de serrage, de deux vis hexagonales et de deux écrous carrés.
Pince Hilti - XMGR
Cette fixation se caractérise par une grande résistance aux vibrations, une facilité de montage et donc des temps d'installation beaucoup plus courts.
Plaquettes perforées soudées
Composées de plaquettes perforées soudées ; leur exécution et leur positionnement dépendent de la charge supportée par le caillebotis.
